Maisons

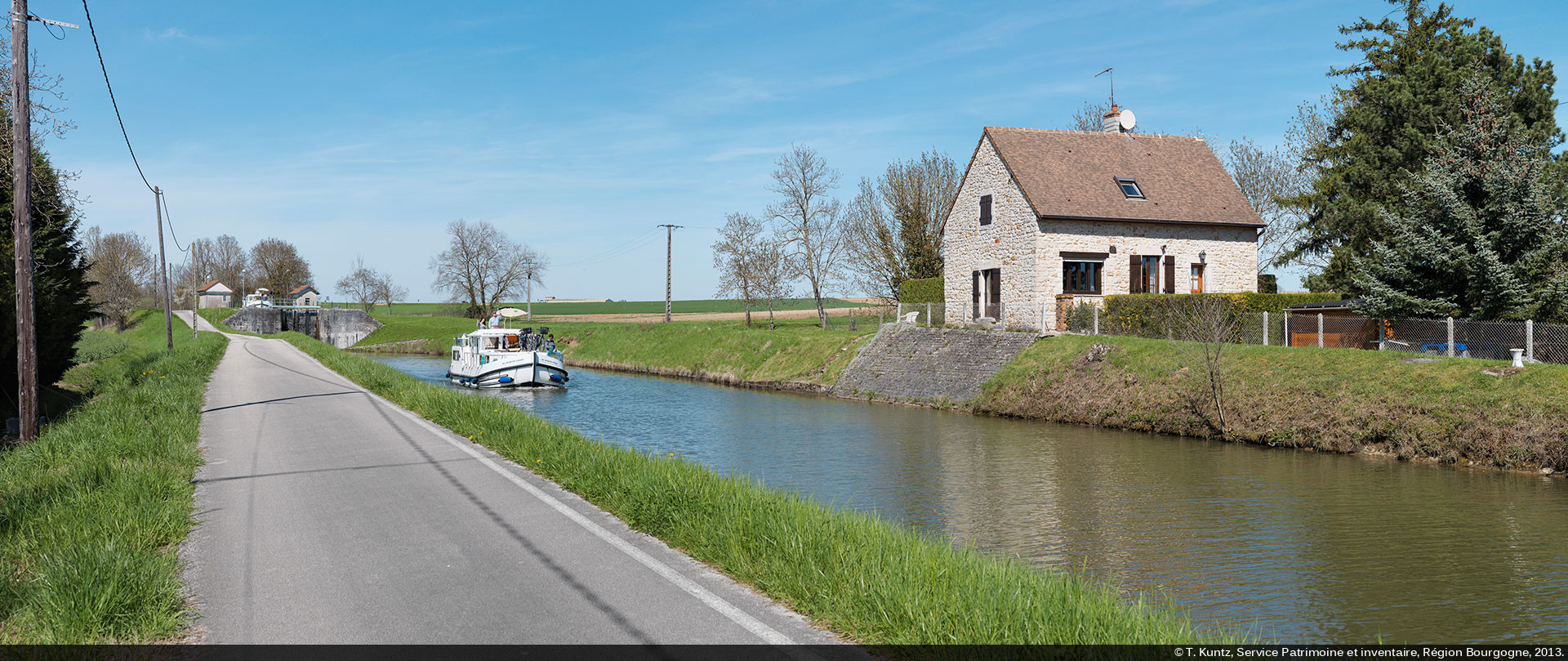

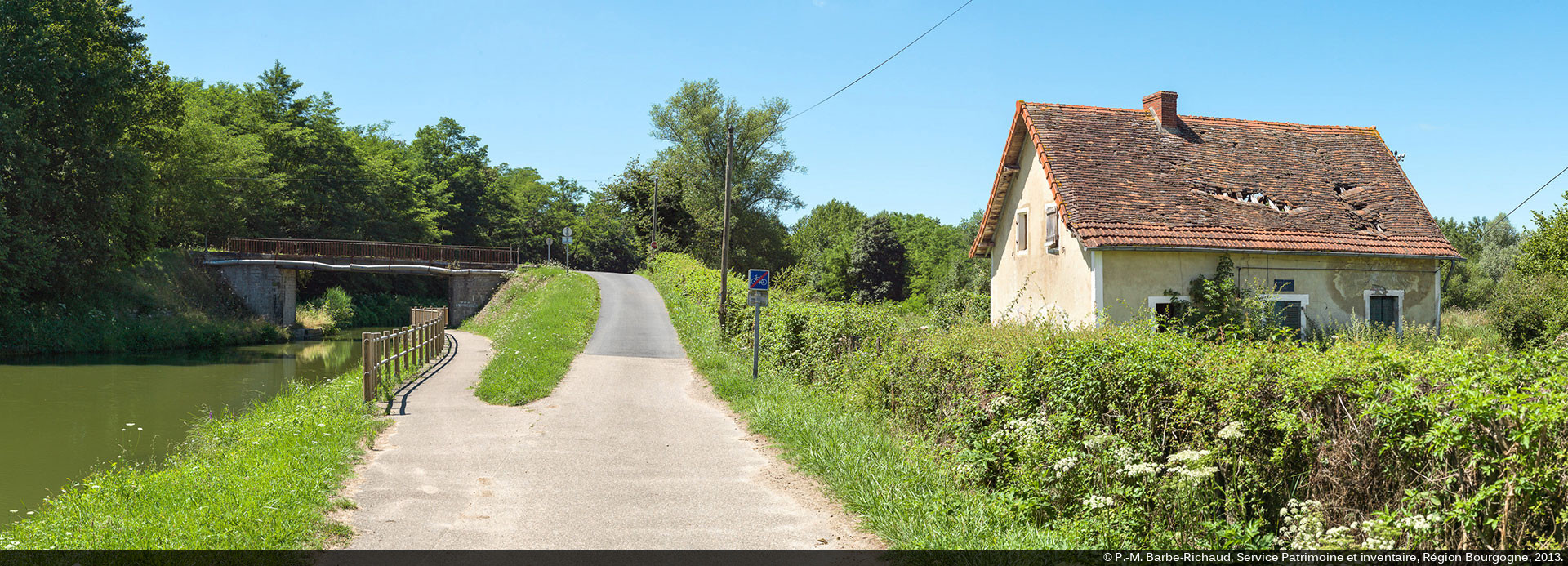

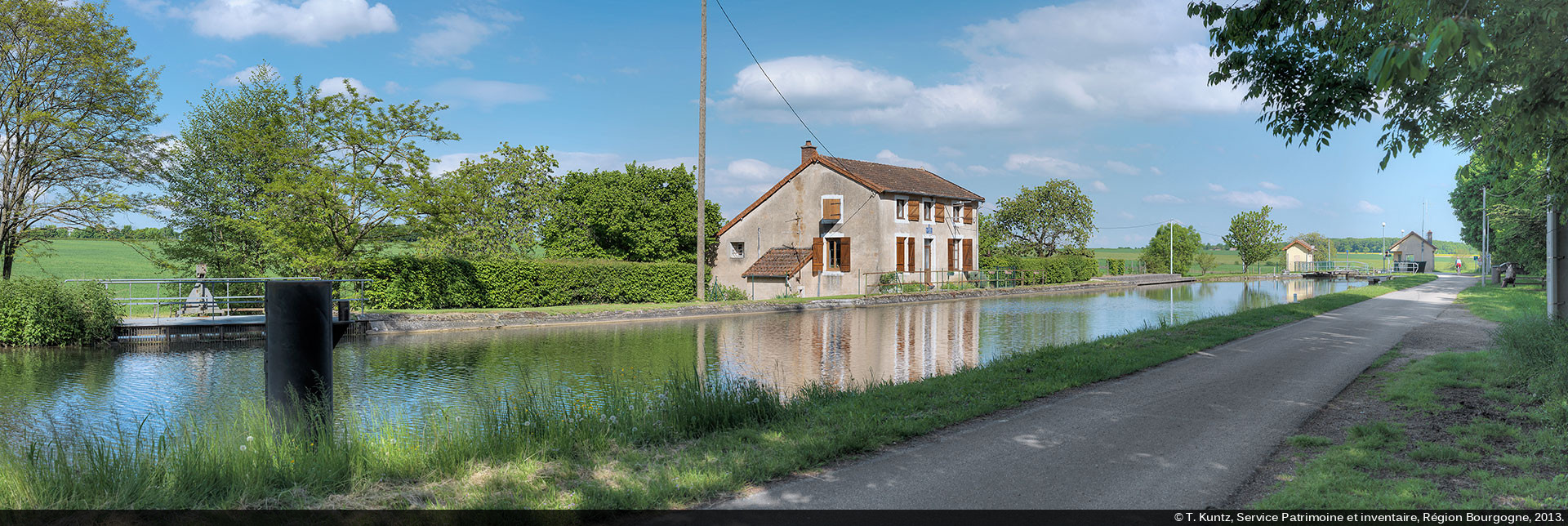

Maison de type Gauthey
- plan rectangulaire (10,4 m x 7,15 m)
- couverte d’un toit à longs pans en tuile plate
- pignon donnant sur le canal et porte d’entrée ouvrant face à l’eau avec un linteau gravé portant le numéro de l’écluse en chiffres romains
- petite fenêtre rectangulaire donnant sur le comble
- sous-sol ménagé dans le talus du canal, ouvert par une porte à l’arrière, souvent à usage de cave
- rez-de-chaussée et étage de comble
- un escalier en pierre, puis en bois, relie la cave au grenier
- pièce principale : cheminée avec four à pain, ménagée dans le pignon face à la porte
- un appentis de chaque côté permettait d’accueillir une écurie et une étable dans certains cas
Schéma de la maison éclusière de type Gauthey.
© A. Morelière, Service Patrimoine et inventaire, Région Bourgogne, 2014.
© A. Morelière, Service Patrimoine et inventaire, Région Bourgogne, 2014.

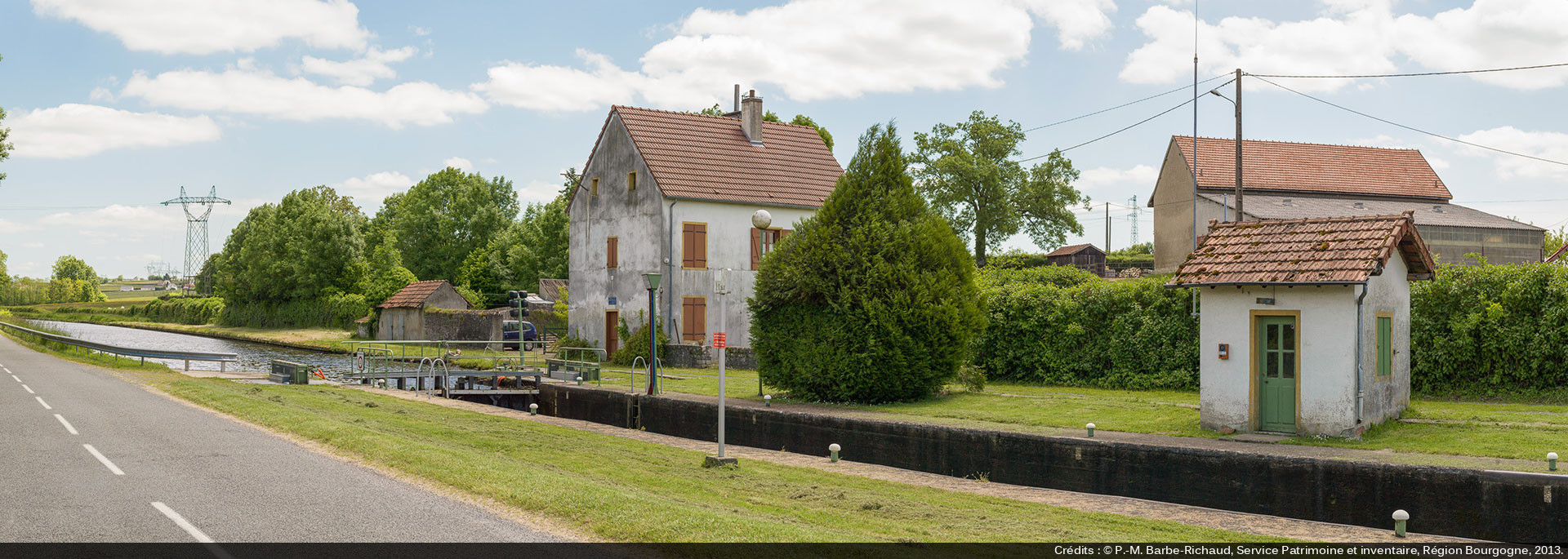

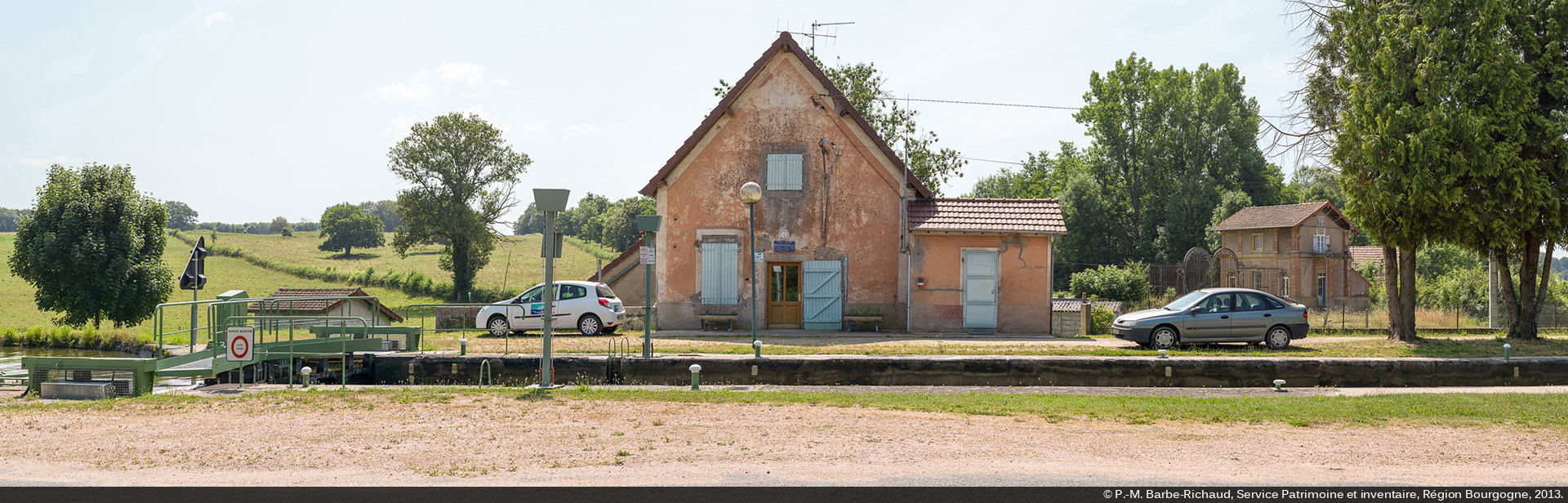

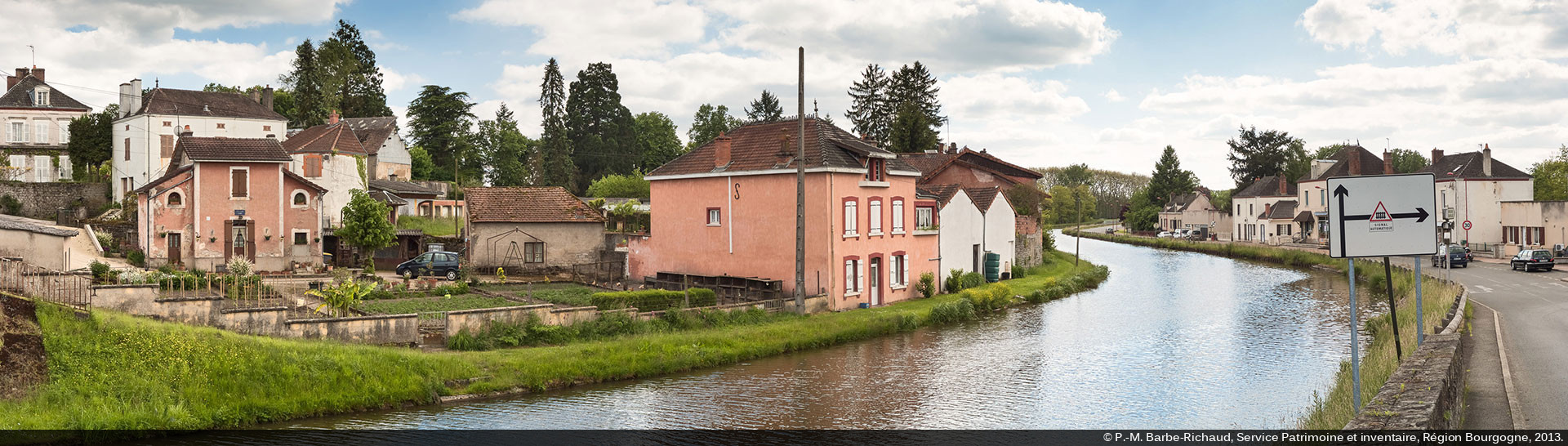

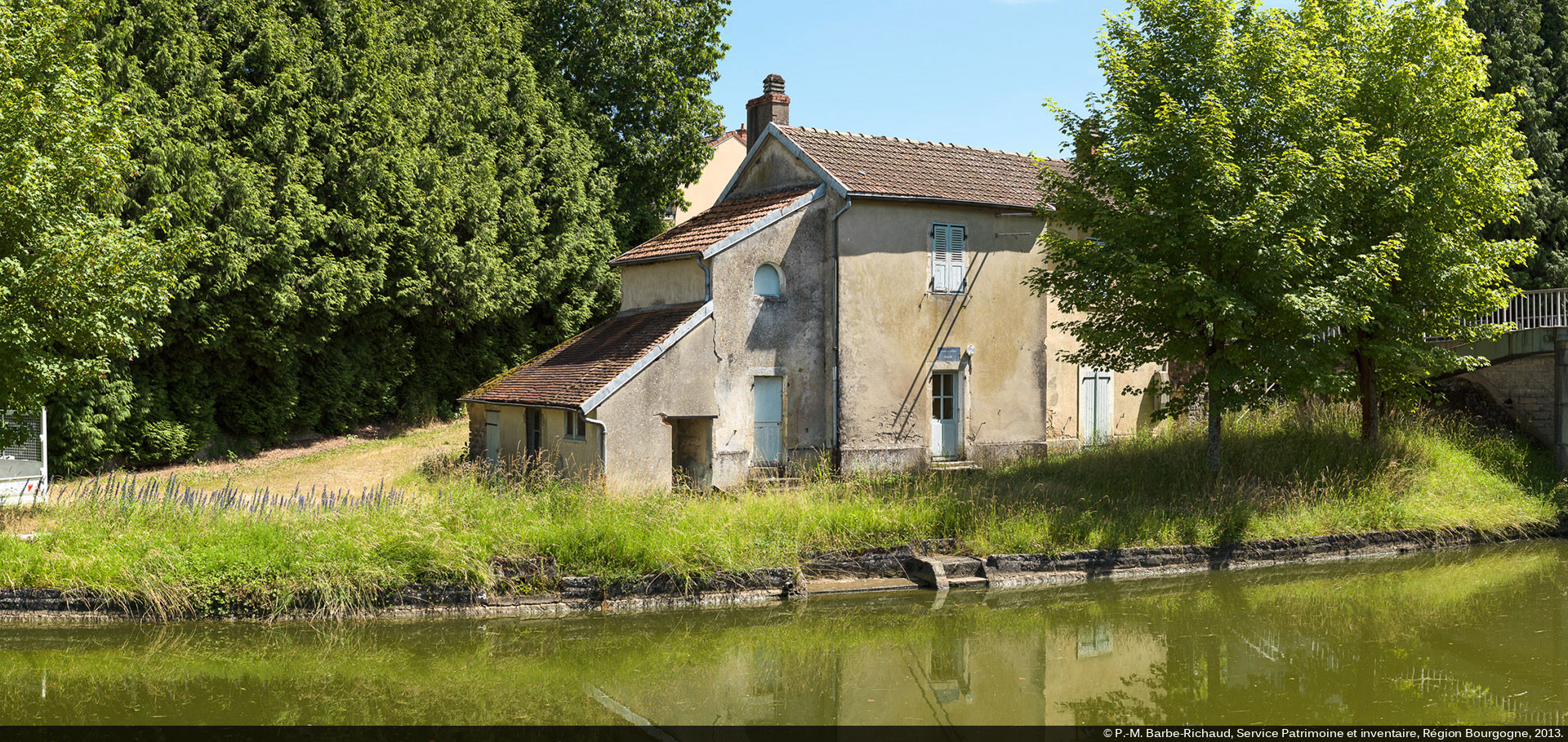

Maison de type Mercadier
Ce type émerge clairement à la fois du terrain (sept exemplaires recensés) et des archives. Plusieurs plans datés des années 1820 et signés Mercadier, conservés aux Archives départementales de Saône-et-Loire, sont identiques.
- plan rectangulaire (28 m x 8 m)
- toit à longs pans en tuile creuse d’après les devis de 1820
- parallèle au canal avec porte entourée de deux fenêtres rectangulaires et trois petites baies rectangulaires ouvrant sous le toit chaînes d’angle harpées et corniche moulurée
- grande pièce traversante avec cheminée et four à pain dans le mur pignon
- cabinet éclairé par une fenêtre de la façade, et à l’arrière, escalier d’accès à l’étage, éclairé par une ouverture
- Des annexes symétriques sous appentis étaient prévues.
Schéma de la maison de type Mercadier.
© A. Morelière, Service Patrimoine et inventaire, Région Bourgogne, 2014.
© A. Morelière, Service Patrimoine et inventaire, Région Bourgogne, 2014.

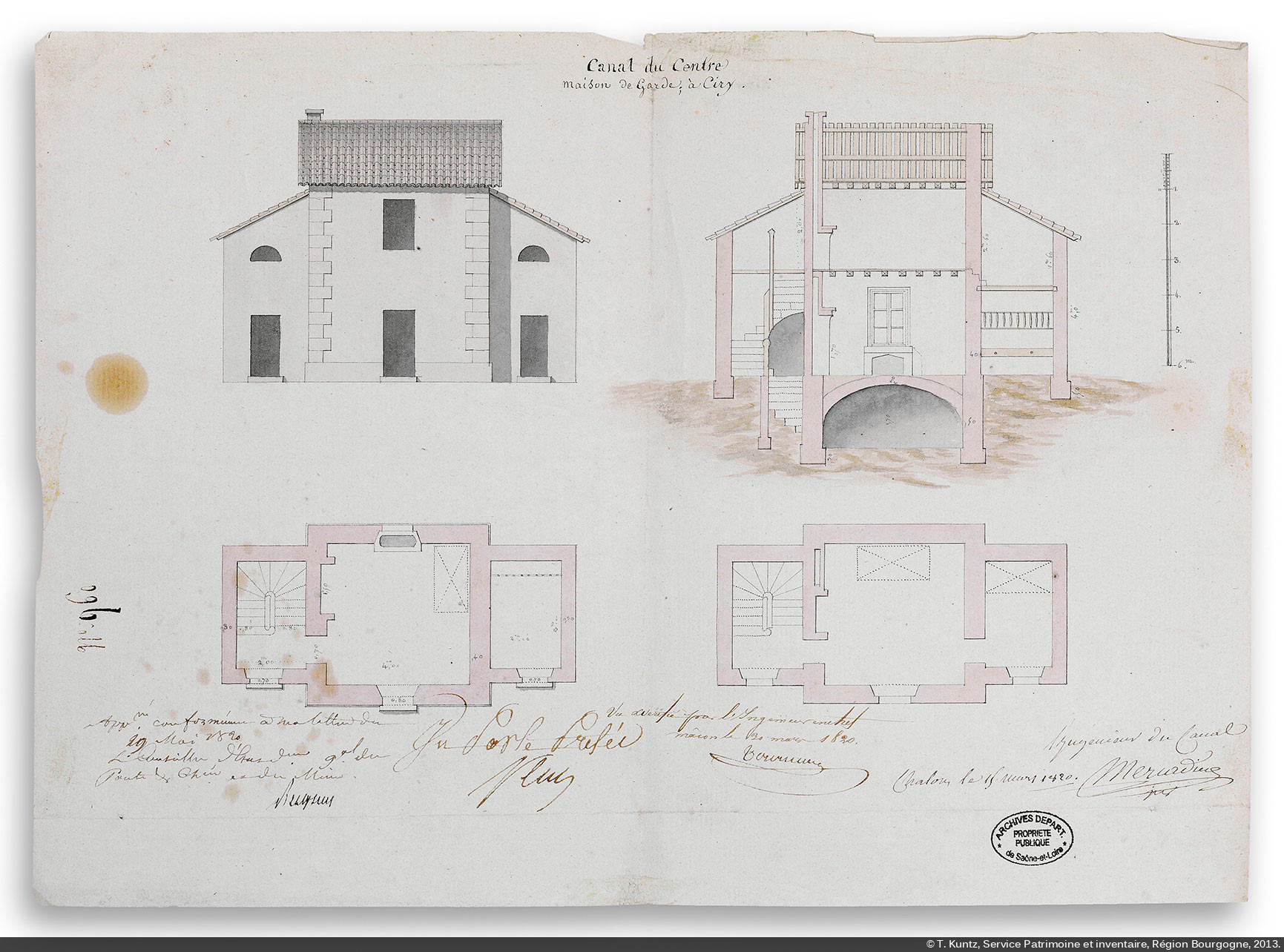

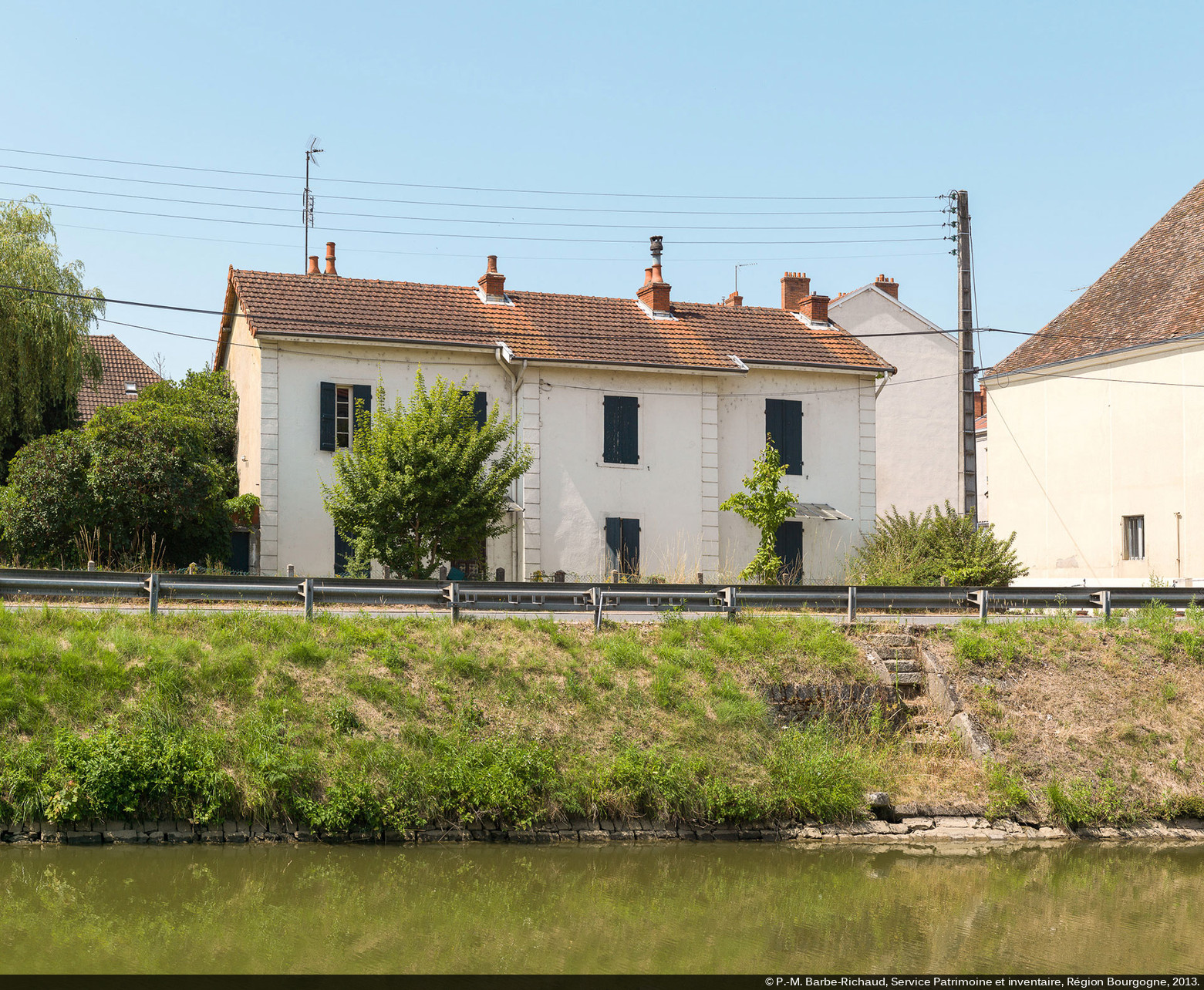

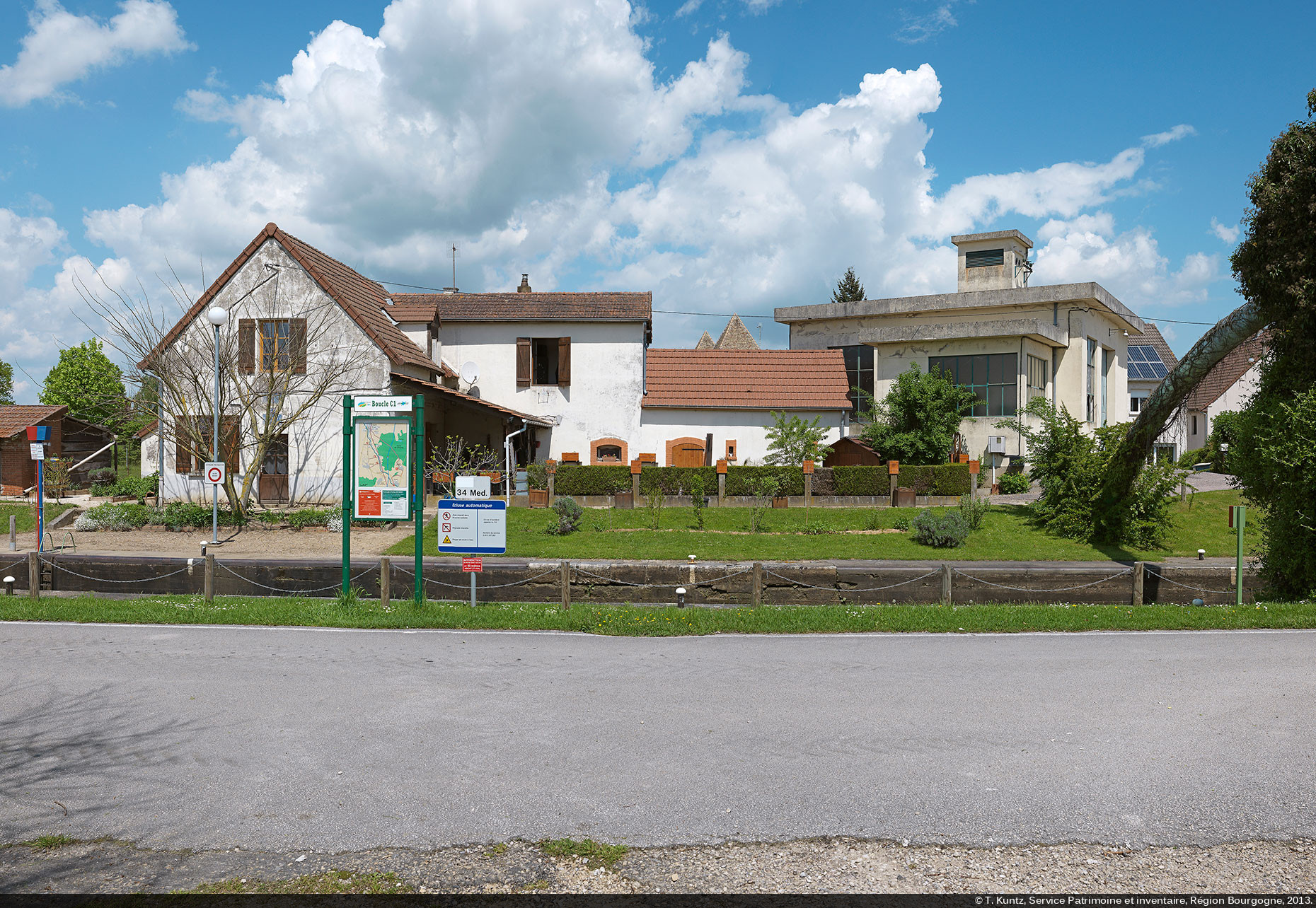

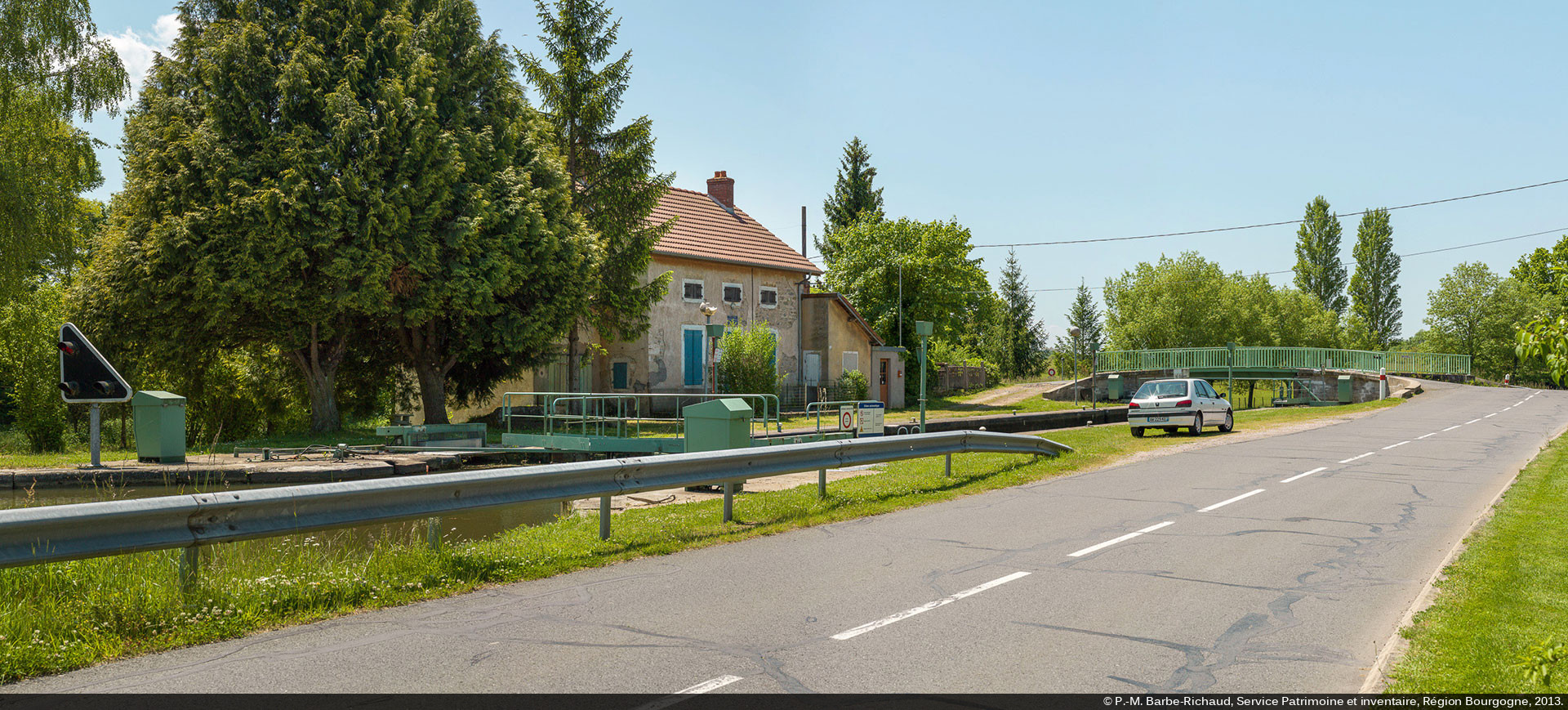

Maison de garde de type Mercadier
Cinq maisons ont été construites à partir des plans fournis par l’ingénieur Mercadier conservés aux Archives départementales de Saône-et-Loire14. Quatre sont encore debout : Paray-le-Monial, Ciry-le-Noble, Palinges et Blanzy. Elles ne sont présentes que sur le versant Loire-Océan et ont souvent été modifiées, comme on peut le voir à Blanzy ou à Paray-le-Monial.
- corps central principal avec rez-de-chaussée et un étage carré
- deux ailes sous appentis, une petite porte surmontée d’une baie en demi-cercle
- toit à longs pans parallèle au sas pour le corps central (certains plans présentent une toiture en pavillon)
- porte surmontée d’une fenêtre rectangulaire dans le corps central
- moellon enduit avec chaîne d’angle sur le corps central
Schéma de la maison de garde de type Mercadier.
© A. Morelière, Service Patrimoine et inventaire, Région Bourgogne, 2014.
© A. Morelière, Service Patrimoine et inventaire, Région Bourgogne, 2014.

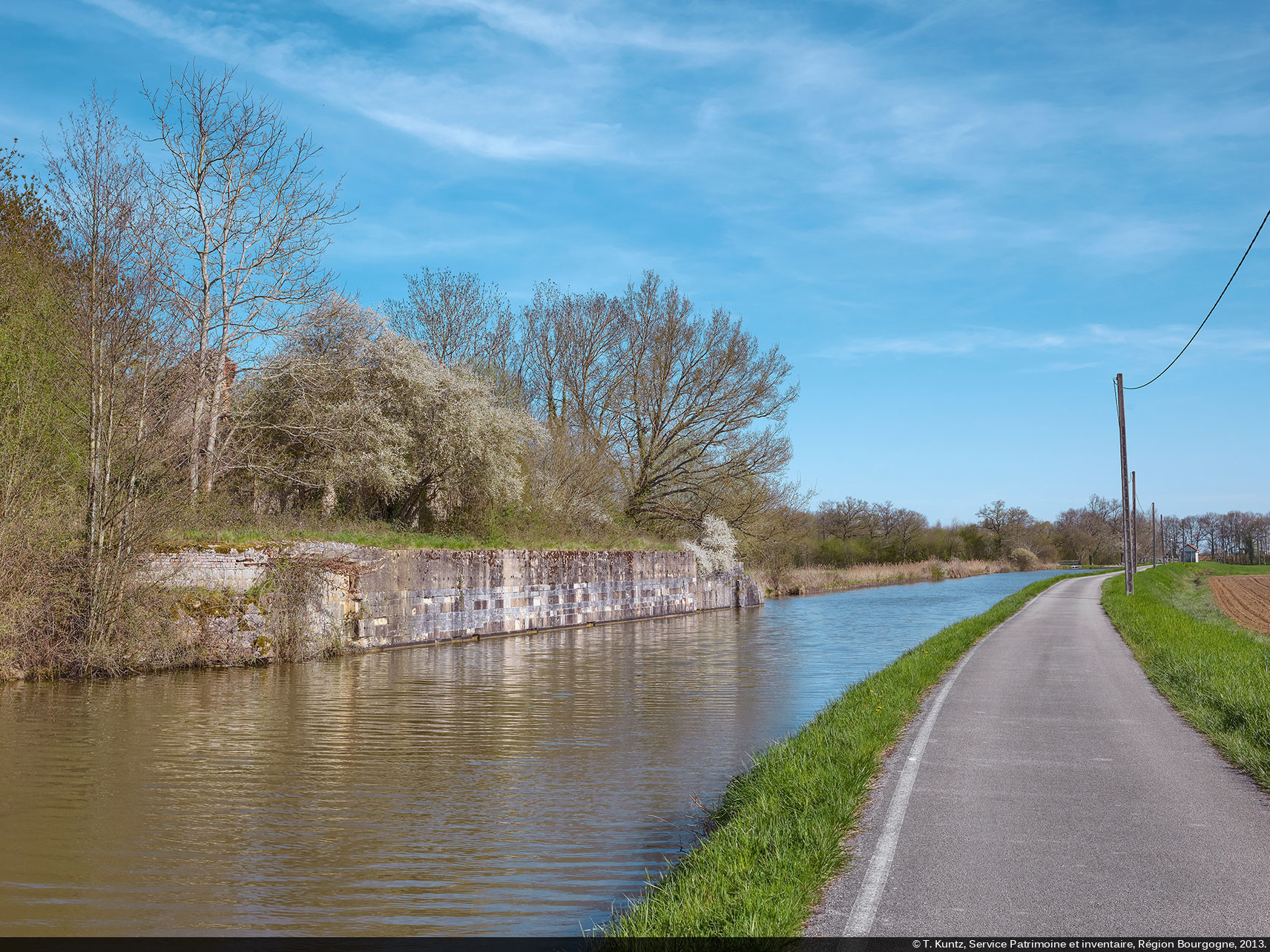

Le sas de l’écluse 34 bis du versant Méditerranée.
Vers 1940
2013
Afficher / Masquer toutes les notes
Retour au texte
2
GAUTHEY Emiland-Marie, Mémoires sur les canaux de navigation et particulièrement sur le canal du Centre, publiés par Navier, Paris : Editions Firmin-Didot, 1816, Appendice, p. 366.
Retour au texte
7
Il existe un dessin semblable sans autre commentaire dans le catalogue Un canal, des canaux, sous la direction de Pierre Pinon, Exposition du 7 mars au 6 juin 1986, Paris, avec indication « canal latéral à la Marne, J. Cordier ingénieur, 1829 ». Aucune trace de ces maisons n’a pu être trouvée aujourd’hui.
Retour au texte
10
Merci à Claude Elly, président de la Société d’Histoire et Archéologie de Chalon-sur-Saône, qui a bien voulu chercher dans ses documents photographiques anciens.
